本實用新型涉及一種熔斷組合型浪涌保護器，其主要技術特點是：產品將內置的斷路裝置與防雷模塊集成裝在一起，斷路裝置的一端連接電源線路，該斷路裝置的另一端連接至防雷模塊，防雷模塊的另一端通過接地排連接。當過壓、過流浪涌經過電源線時，熔斷組合型浪涌保護器內的防雷模塊瞬間導通，將過壓、過流浪涌通過接地線泄放，將斷路裝置內置于浪涌保護器內，減小了安裝浪涌保護器所需的配電柜內空間，解決了響應速度變慢和設備端殘壓升高的問題。

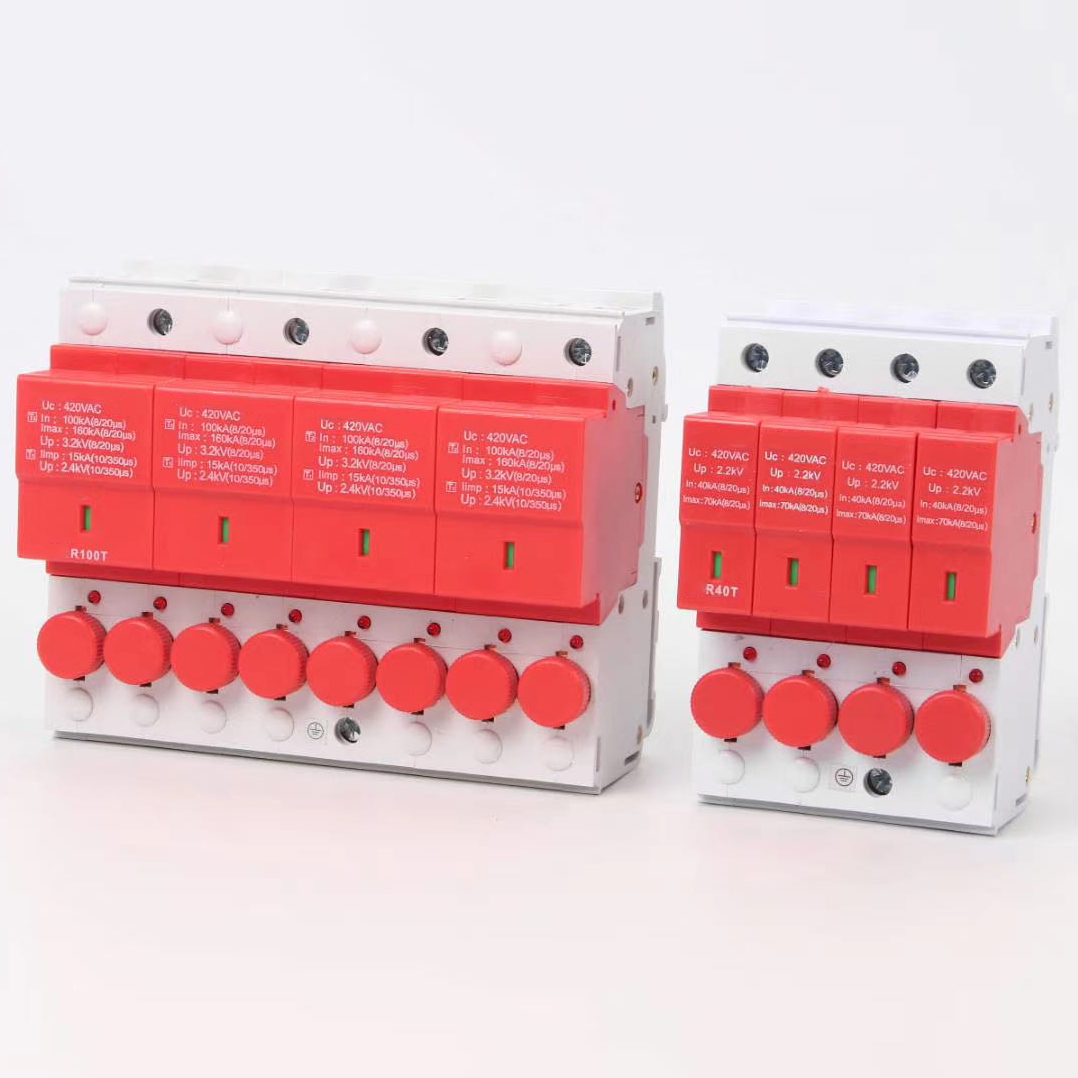

熔斷組合型浪涌保護器

      一種熔斷組合型浪涌保護器，將用電設備電源、斷路裝置、防雷模塊、接地排順序電連接，其特征是：內置的斷路裝置與防雷模塊集成裝在一起，斷路裝置的一端連接電源線路，該斷路裝置的另一端連接至防雷模塊，防雷模塊的另一端通過接地排連接。

產品將SPD所必須的短路保護集成于SPD模塊內，不需配置熔斷器，可安裝在標準的35mm導軌上，與普通的熔斷器＋SPD模塊相比較有以下優勢：

      1、殘壓降低50％以上，由于單獨加裝熔斷器，在熔斷器本身及連接導線上均存在電感，這樣必然存在很大的殘壓。而采用CPM-R產品后，這部分殘壓幾乎為零，因此能夠更加有效的保護設備。

      2、安裝方便，節省空間，節約了配電柜的安裝成本。

      3、響應速度更快，整體特性全面提升。

      4、N位置優點：無論哪一級線路瀉放雷電流時均使路徑最短，以使殘壓進一步降低。

根據所選擇的浪涌保護器和預期的環境影響，保護系統的電源和設備所需的保護措施被分為三級。

B類浪涌保護器：標稱放電電流In，沖擊電壓1.2/50 μs 沖擊電壓和最大沖擊電流Iimp 的試驗，Iimp 的波形為10/350 μsUp 最大4kv(IEC61643-1;IEC 60664-1)。

C類浪涌保護器：標稱放電電流In，沖擊電壓1.2/50 μs 沖擊電壓和最大沖擊電流Iimp 的試驗，Iimp 的波形為8/25ms。

D類浪涌保護器：進行混合波合（開路電壓1.2/50 μs 沖擊電壓，鄧路電流8/25 μs）試驗。

能量吸收/耗散能力——此標稱值表示浪涌保護器在燒毀前能夠吸收多少能量，單位為焦耳。其數值越高，保護性能就越好。您購買的保護器的這一標稱值至少要在200至400焦耳之間。若要獲得更好的保護性能，應該尋找此標稱值在600焦耳以上的產品。

響應時間——浪涌保護器不會立刻斷開；它們對電涌做出響應會有略微的延遲。響應時間越長，表示計算機（或其他設備）將遭受浪涌的持續時間越長。請購買響應時間低于一毫微秒的浪涌保護器。
