丨產品用途丨

      SPD通用電源模塊浪涌保護器，符合SPD國家標準GB18802.1-2011要求規范，使用時并聯在電源線路上，它利用其自身當兩端電壓高于規定電壓后通過的電流呈指數規律增長的伏安特性，能夠有效的將竄入電力傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內，達到將強大的雷電流泄流入地、抑制浪涌、泄流和限幅作用，從而保護被保護的設備或系統不受沖擊而損壞。

丨產品特點丨

● 高能容量氧化鋅壓敏電阻—高放電通流容量；

● 響應時間訊速，反應能力快速；

● 一體化模塊結構設計；

● 失效指示功能，紅色窗口出現為失效狀態；

● 熱敏控制過熱危險脫扣機構，聯動指示窗口；

丨適用范圍丨

      SPD通用電源模塊浪涌保護器，主要用于第一級電源設備的保護，常用于易遭雷擊的室外電源配電柜、室內電源配電柜和有向外引出線的屋頂配電設備，適用于工民建筑、電氣、通信、道路交通、石油化工等各行業的電源設備保護。

 丨主要參數丨

丨結構原理丨

    電涌保護器分為箱式和模塊式兩種,均采用了非線性特性極好的過電壓保護元件。在正常情況下↓電涌保護器處于 高阻狀態,漏電流極低,從而保證電源系統正常供電。當電源系統出現電涌過電壓時, 電涌保護器立即在納秒級的時間 內導通,將過電壓的幅值限制在設備的安全工作范圍內;同時將電涌能量入地釋放掉。隨后，電涌保護器又迅速變為高阻狀態。

丨常用AV230/400V浪涌保護器丨

      電涌保護器可以在最短的時間(納秒級)內將被保護線路接入等電位系統中,使設備各端口等電位,同時釋放在電路上 因雷電感應而產生的大量脈沖電流,將過電壓鉗位.降低設備各端口的電位差。電涌保護器適合于230/400V供配電系統 的瞬態過電壓保護,該系列產品可以極其有效地抑制由雷電引起的感應過電壓及系統操作過電壓,保護設備安全,保障系統的正常運行。

      對于設備(或系統) ,必須在各進出線纜上安裝相應的電涌保護器,一旦 線纜上產生過電壓,由于電涌保護器的作用， 將過電壓限制到設備的耐壓值以內,從而保護設備(或系統)免遭損壞。

丨應用領域丨

電涌保護器適用于交流48Hz~62Hz,額定工作電壓230V/400V的TT. TN. IT等供電系統、網絡通信(WIFI. 4G和5G等信號)設備電源系統及工廠低壓動力和控制系統,對雷電感應和其它瞬時過電壓進行保護。

丨浪涌特點丨

1、可靠的熱脫扣保護裝置；

2、獨特的短路過流脫扣功能；

3、可視狀態指示窗口：綠色/透明（正常）、紅色（故障）工作狀態一目了然;

4、通流容量大、殘壓低；

5、響應時間快，納秒級時間內動作；

6、遙信觸點可選擇。

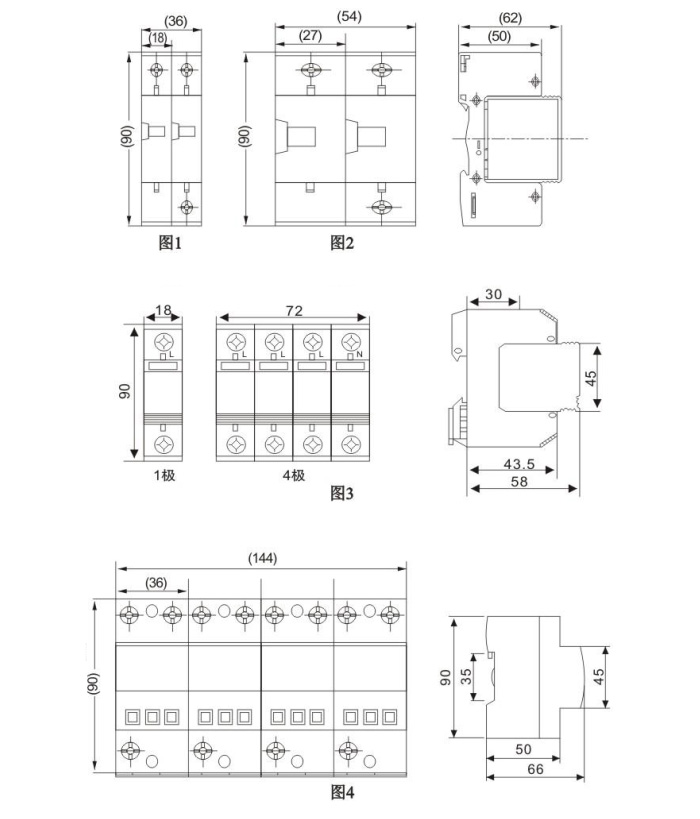

丨浪涌尺寸丨

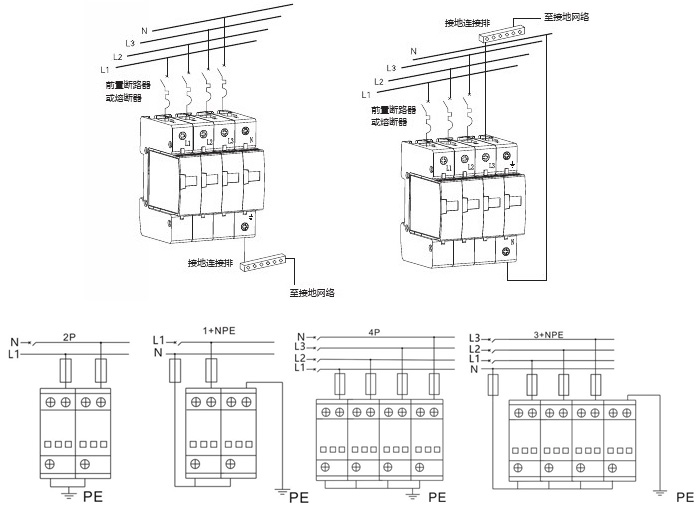

丨浪涌接線圖丨

丨系統接線圖丨

丨開關型浪涌保護器丨

    采用密封式內充惰性氣體的制造技術，內部配備的高性能絕緣火花間隙，具有極低的電壓保護水平（1.8kV）和強大的泄放電流的能力（在10/350 μs波形下， Iimp達到50kA，相當于8/20 μs波形下Imax＝700kA的水平），并能自動切斷可能產生的工頻續流，續流切斷能力達到25kA；其顯著的性能、安全性和可靠性在國際上處于領先水平。由于其極低的電壓保護水平（1.8kV），確保了與C級防雷器配合使用時，不需要設計退耦裝置或者在B級和C級之間留有一定的安裝距離，這樣它可以節省超過45％的安裝空間。

在保護模式上，邦華電氣的電涌保護器普遍推薦采用3+NPE保護模式，即：L1、L2、L3對N采用壓敏電阻元件進行差模保護，N對PE采用氣體放電管進行共模保護，從而使電涌保護器具有全模保護而適用于TN-S、TT、TN-C-S等所有配電方式。（邦華電氣同時也根據客戶需要提供1P、2P、3P、4P等各種組合方式的產品）

·在外形結構上，邦華電氣采用插拔式結構，帶工作狀態指示窗口，每個模塊設有防止誤插錯裝置，具備遙信觸點（可選），具有可帶電插拔、維修成本低、更換簡單、人性化指示、可遠程報警等優點。

丨光伏浪涌保護器丨

    依據IEC61643-1，GB18802.1標準設計，專用于光伏發電設備或兼顧其他DC系統的潛在應用。 雷電對設備的威脅并不來自光伏發電技術本身，而是取決于整個太陽能發電項目覆蓋的表面、光伏場地的情況、附近的高金屬結構(如信號塔等)，以及當地的雷電活動水平。

    由于光伏系統與公共電網相連，太陽能電池板提供的電能作為可再生能源受到廣 泛關注。光伏系統(PV)受熱面往往處于孤立的、暴露的場所，使得雷電成為一個重要風險因素，例如雷電直擊建筑物或在設備上產生的電涌過電壓。一般情況下，電池板與變流器相連。一旦出現間接雷擊，由于電子元件無法承受很高的過電壓，電池板、變流器內精密并且昂貴的電子元件和半導體元件很可能遭到損壞。針對過電壓，邦華電氣公司開發了特殊的光伏浪涌產品，用于保護發電站、民用電池板以及變流器 DC 側設備免受雷電侵害。

丨產品描述丨

      采用 MOV-MOV (Metal Oxyd Varistro 金屬氧化物避雷器)TUR PV電涌保護器，可以將過電壓限制在電壓保護水平值的范圍內。我們在標準和使用指南中推薦的電涌保護器，采用全模式保護( + 和 - ，+ 和地，- 和地)。每個電涌保護器均可采用遙信輔助觸點(可選擇)提供 TUR 的工作狀態。

·標稱電壓：230/400V AC

·極數：1，2，3 和 4極

·最大放電電流 Imax(8/20μs)：20、40、70和100kA

·沖擊電流 limp(10/350μs)：25、50kA

·電壓保護水平 Up：1.3 ... 2.3kV

·標準：IEC 61643-1/EN 61643-11，GB 18802.1

·環境溫度：-40 ~ + 80℃

·結構特點：插拔式模塊，安全儲備保護，工作指示窗，遠端遙信觸點

·保護對象：交流總配電、逆變器交流側設備、追蹤系統交流配電

丨限壓型浪涌保護丨

    內部配備了高能量的氧化鋅壓敏電阻，具有絕佳的非線性特性，具有響應時間極短、殘壓低、通流容量大、壽命長的優點。大容量產品內部還以兩片或三片壓敏電阻并聯實現安裝儲備保護（冗余保護），從而具有更高的安全性和可靠性。

    在保護模式上，邦華電氣電涌保護器普遍推薦采用3+NPE保護模式，即：L1、L2、L3對N采用壓敏電阻元件進行差模保護，N對PE采用氣體放電管進行共模保護，從而使TUR系列電涌保護器具有全模保護而適用于TN-S、TT、TN-C-S等所有配電方式。（邦華電氣同時也根據客戶需要提供1P、2P、3P、4P等各種組合方式的產品）

·在老化過熱保護方面，邦華電氣系列限壓型電涌保護器采用成熟的低溫焊錫熱脫扣技術。如果壓敏電阻因過載而老化時，內置的熱脫扣裝置自動彈開，工作狀態指示窗口的顏色會由白色轉變為紅色，提示更換相關模塊。

·在外形結構上，邦華電氣采用插拔式結構，帶工作狀態指示窗口，每個模塊設有防止誤插錯裝置，具備遙信觸點（可選），具有可帶電插拔、維修成本低、更換簡單、人性化指示、可遠程報警等優點。

丨開關型SPD和限壓型SPD的區別丨

  開關型SPD為間隙放電型器件，其雷電能量瀉放能力大，在線路上使用的主要作用是泄放雷電能量；限壓型SPD為氧化鋅壓敏電阻器件，其雷電能量瀉放能力小，但其過電壓抑制能力好，在線路上使用的主要作用是限制過電壓。因此，一般在建筑物入口處選用如Asafe系列的開關型SPD來泄放雷電能量，然后，在后級電路使用如AM系列的限壓型SPD來限制因前級雷電能量瀉放后，在后級線路產生的高過電壓。兩種SPD需配合使用，方能保證配電線路中設備的安全。

丨8/20μs和10/350μs的區別丨

    防雷擊保護的選用，分為4個等級，IEC61312-1規定：10/350μs是首次雷擊波型，用于電源的第一級（A級）保護，值得注意的是這只是雷擊波的測試波型，而不是雷電的實際波型；8/20μs是用在首次后的B級、C級、D級雷擊保護，二者在本質上是沒有區別，只是反映了保護器件能分流雷電流能量大小而已！

丨為什么在SPD的回路中要安裝熔斷器或斷路器？丨

   SPD的內部核心是一個氧化鋅壓敏器件，氧化鋅是由晶粒組成，晶粒被具有P-N結半導體結構的晶界層隔開，這些晶界層決定了壓敏電阻的V-I特性。當浪涌電流通過壓敏電阻超過了它的承受能力時，瓷體中將有部分晶界層被損壞，致使壓敏電壓下降，嚴重時將被擊穿。隨著放電次數的增加，性能逐漸下降，當失效損壞時，往往是短路的形式。當突發性的特大浪涌通過SPD時，熱量還來不及傳遞到熱熔斷機構，氧化鋅壓敏器件就已經損壞，如果是炸裂性損壞，放電通路自然被切斷，如果短路性損壞，由于熱量沒達到熱熔斷切斷電源，此時，必須依靠熔斷器或斷路器切斷電源。
